Tại Sao Công Suất Đầu Vào Bộ Nguồn Lớn Hơn Đầu Ra? Giải Mã Hiện Tượng Tỏa Nhiệt Nguồn Tổ Ong Meanwell

Khi sử dụng bộ nguồn tổ ong (bộ nguồn xung DC) nói chung và dòng sản phẩm Meanwell nói riêng, có một nghịch lý kỹ thuật khiến nhiều người thắc mắc: Tại sao công suất biểu kiến đầu vào luôn lớn hơn rất nhiều so với công suất thực tế đầu ra?

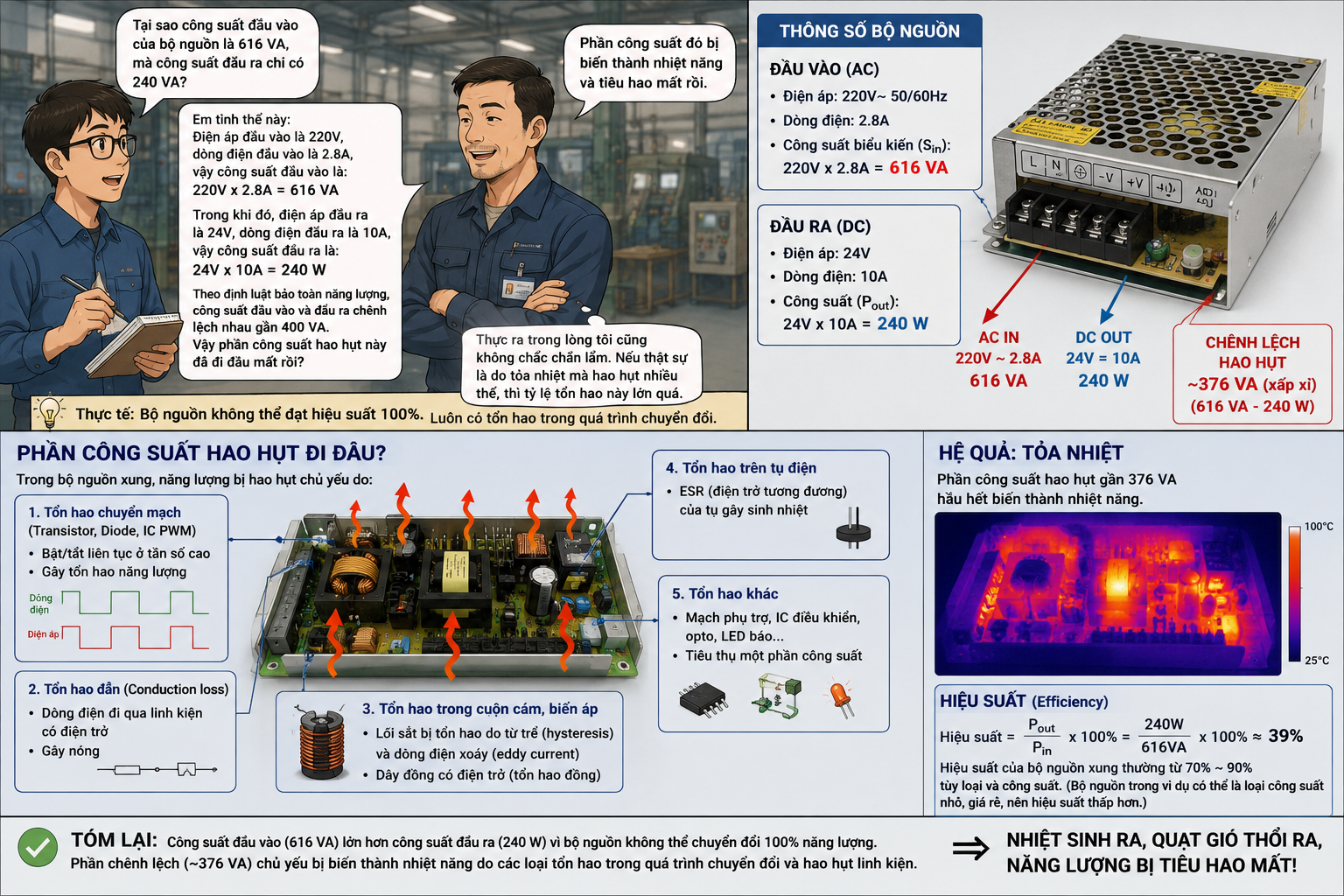

Nhìn vào hình ảnh thực tế, chúng ta có một bài toán cụ thể từ thiết bị nguồn tổ ong:

• Thông số đầu vào (AC): Điện áp 220V, dòng điện 2.8A -> Công suất biểu kiến Sin = 220V x 2.8A = 616 VA.

• Thông số đầu ra (DC): Điện áp 24V, dòng điện 10A -> Công suất thực tế Pout = 24V x 10A = 240 W.

Sự chênh lệch hao hụt ở đây lên tới ~376 VA (616 VA – 240 W). Liệu có phải toàn bộ phần công suất này đều biến thành nhiệt năng khiến thiết bị nguồn tổ ong Meanwell nóng lên như nhiều người nghi vấn? Bài viết này sẽ phân tích chi tiết dưới góc nhìn kỹ thuật chính xác.

1. Bản chất sự chênh lệch: Công suất biểu kiến (VA) và Công suất thực (W)

Sai lầm phổ biến nhất trong tính toán điện năng khi dùng nguồn tổ ong là đánh đồng đơn vị VA (Volt-Ampere) và W (Watt).

• Công suất đầu vào (616 VA): Đây là công suất biểu kiến (Sin). Trong dòng điện xoay chiều (AC) cấp vào bộ nguồn tổ ong, dòng điện và điện áp không phải lúc nào cũng trùng pha do ảnh hưởng của các linh kiện cảm kháng và dung kháng bên trong (tụ điện, cuộn cảm lọc nhiễu).

• Hệ số công suất (Power Factor – PF): Công suất thực sự tiêu thụ ở đầu vào (Pin) được tính bằng công thức: Pin = Sin x PF. Ở các bộ nguồn tổ ong giá rẻ hoặc không tích hợp mạch PFC (Power Factor Correction), hệ số PF thường chỉ đạt khoảng 0.5 đến 0.65. Trong khi đó, các dòng nguồn tổ ong Meanwell cao cấp thường có mạch APFC giúp nâng hệ số PF lên đến trên 0.9.

Do đó, lượng điện năng thực tế mà bộ nguồn tổ ong Meanwell “rút” từ lưới điện để chuyển đổi nhỏ hơn con số 616W rất nhiều. Phần công suất phản kháng chênh lệch sẽ quay trở lại lưới điện chứ không hoàn toàn biến thành nhiệt năng tỏa ra trên thân nguồn như chúng ta lầm tưởng.

2. 5 nguyên nhân gây tổn hao năng lượng trong bộ nguồn tổ ong Meanwell

Thực tế, không một bộ nguồn tổ ong nào trên thị trường có thể đạt hiệu suất chuyển đổi hoàn hảo 100%. Năng lượng bị tiêu hao trong bộ nguồn tổ ong Meanwell chủ yếu qua 5 yếu tố cốt lõi:

1. Tổn hao chuyển mạch (Switching Loss)

Bộ nguồn tổ ong hoạt động dựa trên nguyên lý băm xung ở tần số rất cao nhờ các linh kiện bán dẫn như Transistor (Mosfet), Diode và IC PWM. Quá trình đóng/ngắt liên tục này sinh ra một lượng tổn hao năng lượng lớn ngay tại thời điểm chuyển trạng thái linh kiện.

2. Tổn hao dẫn (Conduction Loss)

Mọi linh kiện bán dẫn và đường mạch bên trong bộ nguồn tổ ong Meanwell khi có dòng điện chạy qua đều tồn tại một điện trở nội nhất định. Dòng điện chạy qua điện trở này sẽ sinh ra nhiệt theo định luật Joule-Lenz, gây hiện tượng nóng lên của thiết bị.

3. Tổn hao trong cuộn cảm và biến áp

Lõi sắt (Ferrite) của biến áp xung trên thiết bị nguồn tổ ong bị tổn hao do hiện tượng từ trễ (Hysteresis) và dòng điện xoáy (eddy current). Đồng thời, các cuộn dây quấn bằng đồng cũng có điện trở nội gây ra tổn hao đồng đáng kể.

4. Tổn hao trên tụ điện

Các tụ điện lọc nguồn của nguồn tổ ong, đặc biệt là tụ hóa, luôn có thông số ESR (Điện trở tương đương). Khi dòng điện nạp xả liên tục ở tần số cao, thành phần ESR này chính là tác nhân gây sinh nhiệt trên tụ.

5. Tổn hao mạch phụ trợ

Một phần nhỏ công suất được bộ nguồn tổ ong Meanwell trích ra để duy trì hoạt động cho mạch IC điều khiển, cách ly quang (Opto) và hệ thống đèn LED hiển thị trạng thái.

3. Hệ quả: Hiện tượng tỏa nhiệt và hiệu suất thực tế

Phần năng lượng bị tổn hao thực tế (sau khi đã trừ đi công suất phản kháng) sẽ hoàn toàn biến thành nhiệt năng. Đối với các dòng nguồn tổ ong chịu tải nặng, nhiệt độ có thể lên tới 100 độ C tại các vị trí của Mosfet công suất, diode chỉnh lưu và biến áp xung.

Theo công thức tính toán hiệu suất (Efficiency): Hiệu suất = (Pout / Sin) x 100% = (240W / 616VA) x 100% xấp xỉ 39%

Lưu ý kỹ thuật: Tỷ lệ 39% này là hiệu suất tính dựa trên công suất biểu kiến (VA). Đối với các sản phẩm nguồn tổ ong Meanwell chính hãng và chất lượng cao hiện nay, hiệu suất thực tế (Pout / Pin) thường dao động ở mức rất cao, từ 70% đến 90%. Ví dụ trong bài toán trên có thể là một loại bộ nguồn vi mạch công suất nhỏ hoặc dòng giá rẻ nên hiệu suất tổng thể thấp hơn.

Tóm lại

Hiện tượng công suất đầu vào lớn hơn đầu ra và bộ nguồn tổ ong bị nóng khi hoạt động là điều hoàn toàn bình thường trong kỹ thuật điện tử. Năng lượng chênh lệch một phần do lệch pha dòng điện (công suất biểu kiến), phần còn lại bị tiêu hao bởi các loại tổn hao linh kiện và biến thành nhiệt năng tỏa ra môi trường.

Để hệ thống vận hành bền bỉ, khi chọn mua nguồn tổ ong Meanwell, người dùng cần tính toán dư tải từ 20% – 30% và đảm bảo tủ điện luôn thông thoáng, tạo điều kiện cho quạt gió tản nhiệt tốt nhất.
